鋰離子電池：
　　圓柱型磷酸鐵鋰電池

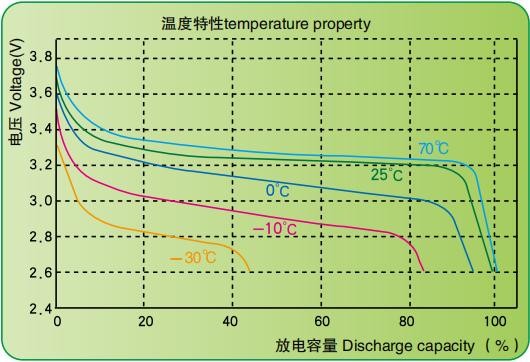

　　* 采用磷酸鐵鋰作為正極材料，電芯中值電壓為3.2V，平臺容量可達90%以上；* 電池循環(huán)壽命長，1ItA循環(huán)壽命＞2000次，剩余容量＞額定容量的80%；* 磷酸鐵鋰晶體中P-O鍵穩(wěn)固，分解溫度高達600℃，擠壓、針刺不爆炸，安全性能好；* 高溫充放電性能好，+70℃環(huán)境下放電容量＞額定容量的98%；* 低溫放電性能好，常規(guī)電池：-30℃環(huán)境下單只放電效率＞額定容量的40%；低溫電池：-40℃環(huán)境下單只放電效率＞額定容量的50%；組合放電效率達70%～75%以上，隨著電池組只數(shù)的增加，放電效率會繼續(xù)增加。

　　組成部分
　　鋼殼/鋁殼/圓柱/軟包裝系列：
　　（1）正極——活性物質(zhì)一般為錳酸鋰或者鈷酸鋰，鎳鈷錳酸鋰材料，電動自行車則普遍用鎳鈷錳酸鋰（俗稱三元）或者三元+少量錳酸鋰，純的錳酸鋰和磷酸鐵鋰則由于體積大、性能不好或成本高而逐漸淡出。導電集流體使用厚度10-20微米的電解鋁箔。
　?。?）隔膜——一種經(jīng)特殊成型的高分子薄膜，薄膜有微孔結(jié)構(gòu)，可以讓鋰離子自由通過，而電子不能通過。
　?。?）負極——活性物質(zhì)為石墨，或近似石墨結(jié)構(gòu)的碳，導電集流體使用厚度7-15微米的電解銅箔。
　?。?）有機電解液——溶解有六氟磷酸鋰的碳酸酯類溶劑，聚合物的則使用凝膠狀電解液。
　?。?）電池外殼——分為鋼殼（方型很少使用）、鋁殼、鍍鎳鐵殼（圓柱電池使用）、鋁塑膜（軟包裝）等，還有電池的蓋帽，也是電池的正負極引出端。

　　作用機理
　　鋰離子電池以碳素材料為負極，以含鋰的化合物作正極，沒有金屬鋰存在，只有鋰離子，這就是鋰離子電池。鋰離子電池是指以鋰離子嵌入化合物為正極材料電池的總稱。鋰離子電池的充放電過程，就是鋰離子的嵌入和脫嵌過程。在鋰離子的嵌入和脫嵌過程中，同時伴隨著與鋰離子等當量電子的嵌入和脫嵌（習慣上正極用嵌入或脫嵌表示，而負極用插入或脫插表示）。在充放電過程中，鋰離子在正、負極之間往返嵌入/脫嵌和插入/脫插，被形象地稱為“搖椅電池”。
　　當對電池進行充電時，電池的正極上有鋰離子生成，生成的鋰離子經(jīng)過電解液運動到負極。而作為負極的碳呈層狀結(jié)構(gòu)，它有很多微孔，達到負極的鋰離子就嵌入到碳層的微孔中，嵌入的鋰離子越多，充電容量越高。同樣，當對電池進行放電時（即我們使用電池的過程），嵌在負極碳層中的鋰離子脫出，又運動回正極。回正極的鋰離子越多，放電容量越高。

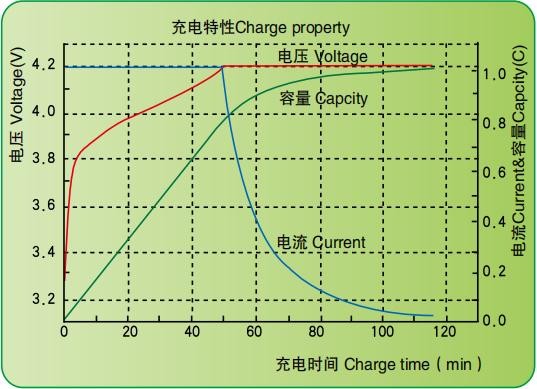

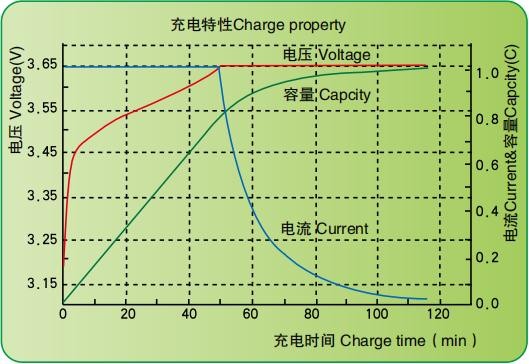

　　一般鋰電池充電電流設定在0.2C至1C之間，電流越大，充電越快，同時電池發(fā)熱也越大。而且，過大的電流充電，容量不夠滿，因為電池內(nèi)部的電化學反應需要時間。就跟倒啤酒一樣，倒太快的話會產(chǎn)生泡沫，反而不滿。

　　圓柱型三元鋰電池

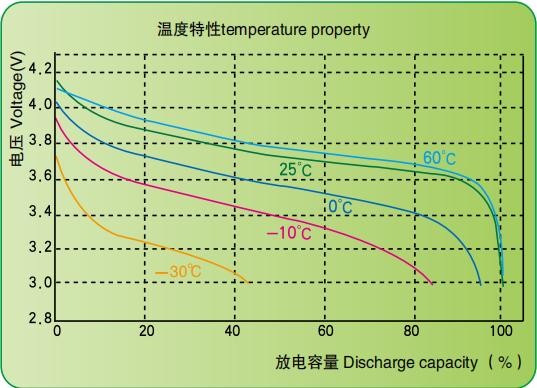

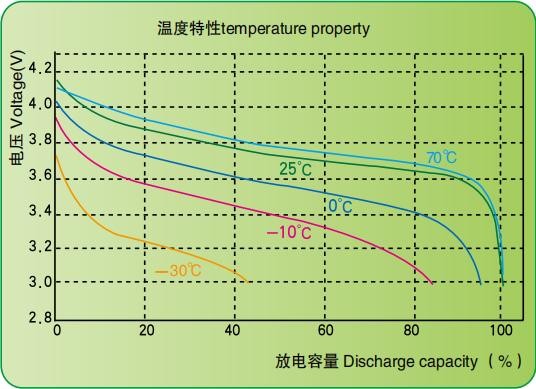

　　* 采用三元材料作為正極材料，倍率放電性能優(yōu)越，循環(huán)壽命800-1000次，剩余容量＞額定容量的80%；* 高溫充放電性能好，+70℃環(huán)境下放電容量＞額定容量的100%；* 低溫放電性能好，常規(guī)電池：-30℃環(huán)境下單只放電效率＞額定容量的40%；低溫電池：-40℃環(huán)境下單只放電效率＞額定容量的50%；組合放電效率達75%～80%以上，隨著電池組只數(shù)的增加，放電效率會繼續(xù)增加。
　　工作效率
　　鋰離子電池能量密度大，平均輸出電壓高。自放電小，好的電池，每月在2%以下（可恢復）。沒有記憶效應。工作溫度范圍寬為-20℃～60℃。循環(huán)性能優(yōu)越、可快速充放電、充電效率高達100%，而且輸出功率大。使用壽命長。不含有毒有害物質(zhì)，被稱為綠色電池。

　　使用（放電）注意事項
　　對電池來說，正常使用就是放電的過程。鋰電池放電需要注意幾點：
　　一，放電電流不能過大，過大的電流導致電池內(nèi)部發(fā)熱，有可能會造成永久性的損害。在手機上，這個倒是沒有問題的，可以不考慮。

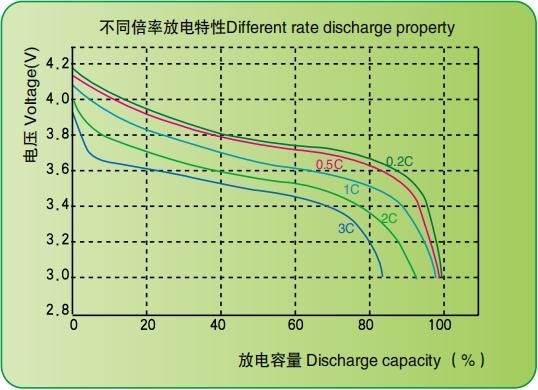

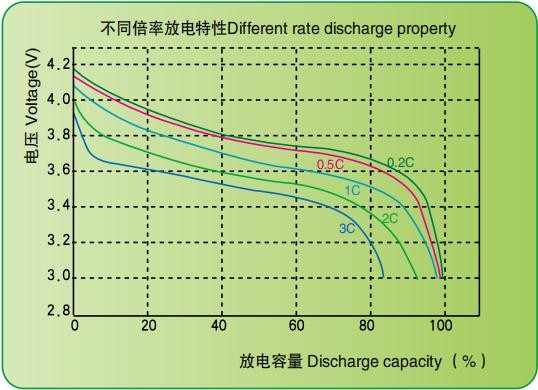

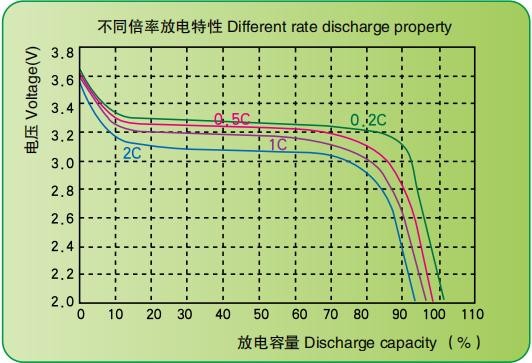

　　電池放電電流越大，放電容量越小，電壓下降更快。
　　二，不能過放電。鋰電池內(nèi)部存儲電能是靠電化學一種可逆的化學變化實現(xiàn)的，過度的放電會導致這種化學變化有不可逆的反應發(fā)生，因此鋰電池最怕過放電，一旦放電電壓低于2.7V，將可能導致電池報廢。好在手機電池內(nèi)部都已經(jīng)裝了保護電路，電壓還沒低到損壞電池的程度，保護電路就會起作用，停止放電。

　　電池涂碳鋁箔（導電涂層）
　　涂碳鋁箔在鋰離子電池應用中的優(yōu)勢
　　1、抑制電池極化，減少熱效應，提高倍率性能；
　　2、降低電池內(nèi)阻，并明顯降低了循環(huán)過程的動態(tài)內(nèi)阻增幅；
　　3、提高一致性，增加電池的循環(huán)壽命；
　　4、提高活性物質(zhì)與集流體的粘附力，降低極片制造成本；
　　5、保護集流體不被電解液腐蝕；
　　6、改善磷酸鐵鋰、鈦酸鋰材料的加工性能。
　　利用功能涂層對電池導電基材進行表面處理是一項突破性的技術創(chuàng)新，覆碳鋁箔/銅箔就是將分散好的納米導電石墨和碳包覆粒，均勻、細膩地涂覆在鋁箔/銅箔上。它能提供極佳的靜態(tài)導電性能，收集活性物質(zhì)的微電流，從而可以大幅度降低正/負極材料和集流之間的接觸電阻，并能提高兩者之間的附著能力，可減少粘結(jié)劑的使用量，進而使電池的整體性能產(chǎn)生顯著的提升。 涂層分水性（水劑體系）和油性（有機溶劑體系）兩種類型。

　　圓柱型錳酸鋰電池

　　采用錳酸鋰材料作為正極材料，循環(huán)壽命＞500次，剩余容量＞額定容量的80%；電池放電平臺高，0.2ItA放電平臺＞3.8V，高倍率放電平臺＞3.6V；使用環(huán)境：充電溫度0-55℃，放電溫度-20℃～+70℃。

　　制作工藝
　　鋰電池的正極材料有鈷酸鋰LiCoO2 、三元材料Ni+Mn+Co、錳酸鋰LiMn2O4加導電劑和粘合劑，涂在鋁箔上形成正極，負極是層狀石墨加導電劑及粘合劑涂在銅箔基帶上，比較先進的負極層狀石墨顆粒已采用納米碳。
　　1、制漿：用專門的溶劑和粘結(jié)劑分別與粉末狀的正負極活性物質(zhì)混合，經(jīng)攪拌均勻后，制成漿狀的正負極物質(zhì)。
　　2、涂膜：通過自動涂布機將正負極漿料分別均勻地涂覆在金屬箔表面，經(jīng)自動烘干后自動剪切制成正負極極片。
　　3、裝配：按正極片—隔膜—負極片—隔膜自上而下的順序經(jīng)卷繞注入電解液、封口、正負極耳焊接等工藝過程，即完成電池的裝配過程，制成成品電池。
　　4、化成：將成品電池放置測試柜進行充放電測試，篩選出合格的成品電池，待出廠。

　　如何為新電池充電
　　在使用鋰電池中應注意的是，電池放置一段時間后則進入休眠狀態(tài)，此時容量低于正常值，使用時間亦隨之縮短。但鋰電池很容易激活，只要經(jīng)過3-5次正常的充放電循環(huán)就可激活電池，恢復正常容量。由于鋰電池本身的特性，決定了它幾乎沒有記憶效應。因此用戶手機中的新鋰電池在激活過程中，是不需要特別的方法和設備的。
　　對于鋰電池的“激活”問題，眾多的說法是：充電時間一定要超過12小時，反復做三次，以便激活電池。這種“前三次充電要充12小時以上”的說法，明顯是從鎳電池（如鎳鎘和鎳氫）延續(xù)下來的說法。所以這種說法，可以說一開始就是誤傳。鋰電池和鎳電池的充放電特性有非常大的區(qū)別，而且可以非常明確的告訴大家，我所查閱過的所有嚴肅的正式技術資料都強調(diào)過充和過放電會對鋰電池、特別是液體鋰離子電池造成巨大的傷害。因而充電建議按照標準時間和標準方法充電，特別是不要進行超過12個小時的超長充電（充電器顯示充滿即可）。
　　此外，鋰電池或充電器在電池充滿后都會自動停充，并不存在鎳電充電器所謂的持續(xù)10幾小時的“涓流”充電。也就是說，如果你的鋰電池在充滿后，放在充電器上也是白充。而我們誰都無法保證電池的充放電保護電路的特性不變化和質(zhì)量的萬無一失，所以你的電池將長期處在危險的邊緣徘徊。這也是我們反對長充電的另一個理由。
　　此外，不可忽視的另外一個方面就是鋰電池同樣也不適合過放電，過放電對鋰電池同樣也很不利。

　　正常使用中應該何時開始充電
　　經(jīng)常可以見到這種說法，因為充放電的次數(shù)是有限的，所以應該將手機電池的電盡可能用光再充電，其實鋰電池的壽命與這無關。下面可以舉例一個關于鋰離子電池充放電循環(huán)的實驗表，關于循環(huán)壽命的數(shù)據(jù)列出如下：
　　循環(huán)壽命（50%DOD）>1000次
　　循環(huán)壽命 （100%DOD）>500次
　　其中DOD是放電深度的英文縮寫。從表中可見，可充電次數(shù)和放電深度有關，10%DOD時的循環(huán)壽命要比100%DOD的要長很多。當然如果折合到實際充電的相對總?cè)萘浚?0%*1000=100，100%*200=200，后者的完全充放電還是要比較好一些，但前面網(wǎng)友的那個說法要做一些修正：在正常情況下，你應該有保留地按照電池剩余電量用完再充的原則充電，但假如你的電池在你預計第2天不可能堅持整個白天的時候，就應該及時開始充電，當然你如果愿意背著充電器到辦公室又當別論。

　　鋰電池主要用途
　　迪生鋰電池安全性能好，綠色環(huán)保，不含鎘、鉛、汞等金屬污染物，產(chǎn)品廣泛用于軍工、消防應急燈、太陽能路桿燈具、國家電網(wǎng)、通訊、電力儲能、5G基站、醫(yī)療、電動工具、電動自行車、電動汽車、無人機、人工智能等眾多領域。
　　電池使用時警告事項及注意事項：
　　為防止電池可能發(fā)生泄漏、發(fā)熱、爆炸，請注意以下預防措施* 嚴禁將電池浸入海水或水中，保存不用時,應放置于陰涼干燥的環(huán)境中。
　　* 禁止將電池在熱高溫源旁，如火、加熱器等使用和留置。
　　* 充電時請選用鋰離子電池專用充電器。
　　* 嚴禁顛倒正負極使用電池。
　　* 嚴禁將電池直接插入電源插座。
　　* 禁止將電池丟于火或加熱器中。
　　* 禁止用金屬直接連接電池正負極短路。
　　* 禁止將電池與金屬,如發(fā)夾、項鏈等一起運輸或貯存。
　　* 禁止敲擊或拋擲、踩踏電池等。
　　* 禁止直接焊接電池和用釘子或其它利器刺穿電池。
　　* 禁止在高溫下（炙熱的陽光下或很熱的汽車中）使用或放置電池，否則可能會引起電池過熱、起火或功能失效、壽命減短。
　　* 禁止在強靜電和強磁場的地方使用，否則易破壞電池安全保護裝置，帶來不安全的隱患。
　　* 如果電池發(fā)生泄露電解液進入眼睛，請不要揉擦；應用清水沖洗眼睛并立即送醫(yī)治療，否則會傷害眼睛。
　　* 如果電池發(fā)出異味、發(fā)熱、變色、變形或使用、貯存、充電過程中出現(xiàn)任何異常，立即將電池從裝置或充電器中移離并停用。
　　* 如果電極弄臟，使用前應用干布抹凈；否則可能會導致接觸不良功能失效。
　　* 廢棄電池應用絕緣紙包住電極，以防起火、爆炸。
　　* 電池組在航空運輸時，應處于放電態(tài)，禁止擠壓、碰撞存儲注意事項 ：
　　* 鋰電池應存儲于-10℃～45℃清潔、通風干燥的室內(nèi)。
　　* 載體應牢固，避免產(chǎn)品受壓、受擠。
　　* 應遠離火源與熱源，遠離強磁場環(huán)境。
　　* 避免與腐蝕性物質(zhì)接觸，避免受潮或者淋雨淋水。
　　* 產(chǎn)品存儲過程中，應6個月進行一次充放電循環(huán)。
